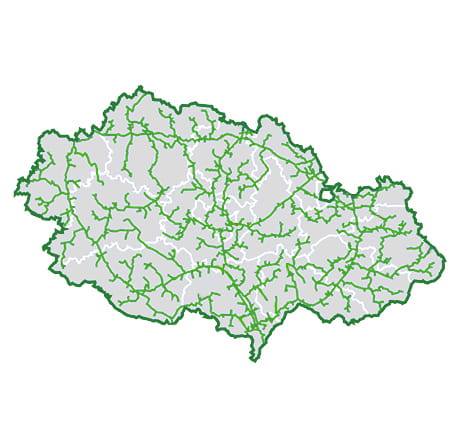

Mapa distribuční soustavy

Mapa JMP Net

Popis VTL soustavy síť JM

GasNet, s.r.o., provozuje VTL soustavy plynovodů, které jsou z hlediska řízení zdrojů a spotřeb zemního plynu rozděleny na tři oblasti.

  • I. VTL centrální soustava plynovodů Oblast - západ - s provozním tlakem 1,6 – 4,0 MPa
  • II. VTL centrální soustava plynovodů Oblast - východ - s provozním tlakem 1,6 – 4,0 MPa
  • III. VTL centrální soustava plynovodů Oblast – MND, a.s. - s provozním tlakem 1,6 – 2,0 MPa

Soustava I. a II. mohou být vzájemně propojeny, soustava III. je od ostatních oblastí oddělena uzávěry z důvodu kombinace zdrojů (míchání plynu) z přepravní soustavy a z těžebních sond MND, a.s.

Základní zdroje zemního plynu

Distribuční soustava je zásobována celkem 8 předávacími stanicemi z přepravní soustavy a 2 předávacími stanicemi od těžebních společností, s celkovým smluvním výkonem 1377,1 tis. m 3/hod.

Druh PM Název PM Partner Tlaková úroveň Kapacita m3/hod
PM do VTL soustavy Oblast I. Kochánov TG Net VVTL / VTL 80 000
Podolí TG Net VVTL / VTL 340 000
PM do VTL soustavy Oblas tI. a Oblast II. Bezměrov TG Net VVTL / VTL 160 000
PM do VTL soustavy Oblast I. a Oblast III. Bukovany TG Net VVTL / VTL 85 000
Pánov TG Net VVTL / VTL 160 000
Dolní Dunajovice TG Net VVTL / VTL 150 000
Velké Němčice TG Net VVTL / VTL 380 000
PM do VTL soustavy Oblast III. MND Moravské naftové doly VTL / VTL 20 000
PM do lokální soustavy Strachotín TG Net VVTL / STL 2 000
obec Charvatská Nová Ves ČNS Česká naftařská společnost NTL, STL 100

Používaná měřidla na vstupních bodech s výjimkou některých havarijních propojů splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů.

Síť SM

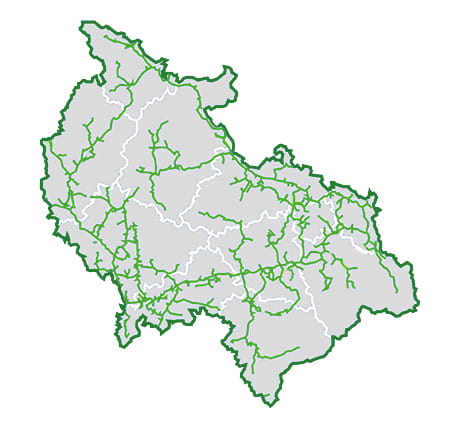

Mapa distribuční soustavy

Mapa SMP Net

Popis VTL soustavy síť SM

GasNet, s.r.o., provozuje VTL soustavy v tlakových hladinách 1,7 a 2,5 MPa. Jedná se o tři samostatné VTL soustavy.

  • I. VTL centrální soustava plynovodů 2,5 MPa - s provozním. tlakem 1,2 – 2,5 MPa
  • II. VTL centrální soustava plynovodů 1,7 MPa - s provozním tlakem 1,2 - 1,7 MPa
  • III. VTL soustava plynovodů Valašské Klobouky – Horní Lideč 2,5 MPa – s provozním tlakem 1,2 – 2,5 MPa

Základní zdroje zemního plynu

Distribuční soustava je zásobována z celkem 5 předávacích stanic z přepravní soustavy a 1 předávací stanicí ze sousední distribuční soustavy a 3 předávacími stanicemi od těžebních společností, s celkovým smluvním výkonem 778,1 tis. m 3/hod.

Druh PM Název PM Partner Tlaková úroveň Kapacita m3/hod
PM do soustavy I Lobodice TG Net VVTL / VTL 140 000
PM do soustavy I a II Štramberk TG Net VVTL / VTL 250 000
Děhylov TG Net VVTL / VTL 180 000
PM do soustavy II Třanovice PZP TG Net VTL / VTL 170 000
Raškovice Unigeo VTL/VTL 2 100
Morávka Unimaster VTL/VTL 500
PM do soustavy III Valašské Klobouky RWE GasNet VTL / VTL 5 000
PM do lokální STL soustavy Nošovice TG Net VVTL / VTL 30 000
Pstruží Green Gas DPB STL/STL 500

Používaná měřidla na těchto vstupních bodech splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů.

Síť SZČ

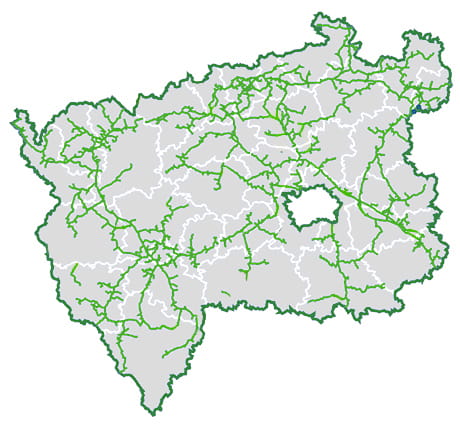

Mapa distribuční soustavy

Mapa GasNet



Distribuční soustava sítě SZČ se skládá ze 3 základních zón, a to ze severní (severočeské), západní (západočeské) a centrální (středočeské) zóny.

VTL distribuční soustava síť SZČ – severní zóna

GasNet, s.r.o., provozuje v severní zóně centrální VTL soustavu v tlakové hladině 2,5 MPa (provozní tlak 1,7 – 2,5 MPa).

  • Bylany PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Žibřidice PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Jablonec PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Siřejovice PN 25 (provozní tlak 1,7 – 2,5 MPa)

GasNet, s.r.o., dále provozuje v severní zóně 2 lokální VTL soustavy v tlakové hladině 4,0 MPa:

  • Dobříň – Jablonec PN 40 (provozní tlak 3,1 – 3,9 MPa)
  • Bylany – Chemopetrol, Úžín, Martiněves PN 40 (provozní tlak 3,1 – 3,9 MPa)

Mimo tyto VTL soustavy GasNet, s.r.o., dále provozuje v severní zóně 10 lokálních středotlakých (dále jen STL) soustav:

  • Budyně nad Ohří
  • Hora Svaté Kateřiny
  • Horní Beřkovice
  • Charvátce
  • Chotěšov
  • Siřejovice
  • Kostomlaty - Libkovice
  • Vejprty
  • Suchdol nad Lužnicí
  • Lovosice PZ - Prosmyky

Základní zdroje zemního plynu - severní zóna

Severní zóna je zásobována z 11 předávacích stanic z přepravní soustavy a 2 předávacími stanicemi ze sousedních distribučních soustav, s celkovým výkonem 596,5 tis. m 3/hod.

Druh PM
Název PM
Partner
Tlaková úroveň
Kapacita m3/hod
PM do VTL soustavy I
Bylany II
TG Net
VVTL / VTL
150 000
Siřejovice
TG Net
VVTL / VTL
80 000
PM do VTL soustavy II
Bylany I
TG Net
VVTL / VTL
150 000
PM do VTL soustavy III
Dobříň
TG Net
VVTL / VTL
200 000
PM do lokálních STL soustav
Budyně nad Ohří
TG Net
VVTL / STL
3 000
Hora Svaté Kateřiny
TG Net
VVTL / STL
1 200
Horní Beřkovice
TG Net
VVTL / STL
2 000
Charvátce
TG Net
VVTL / STL
1 200
Chotěšov
TG Net
VVTL / STL
1 200
Siřejovice kiosek
TG Net
VVTL / STL
1 200
Libkovice pod Řípem
TG Net
VVTL / STL
1 200
Vejprty
VNG SRN
STL / STL
500
Suchdol nad Lužnicí
E.ON Distribuce
VTL / STL
5 000

VTL distribuční soustava síť SZČ – západní zóna

GasNet, s.r.o., provozuje v západní zóně centrální VTL soustavu v tlakové hladině 2,5 MPa (provozní tlak 1,7 – 2,5 MPa):

  • Sviňomazy 2 PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Strážovice PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Horní Hradiště PN 25 (provozní tlak 1,7 – 2,5 MPa)

GasNet, s.r.o., v západní zóně dále provozuje 2 lokální VTL soustavy v tlakové hladině 2,5 a 4 MPa:

  • Sviňomazy 1 PN 40 (provozní tlak 3,1 – 3,9 MPa)
  • Bělá nad Radbuzou PN 25 (provozní tlak 1,7 – 2,5 MPa)

Mimo tyto VTL soustavy GasNet, s.r.o., dále provozuje v západní zóně 4 lokální STL soustavy:

  • Přimda
  • Rozvadov
  • Bor u Tachova (Vysočany)
  • Měčín

Základní zdroje zemního plynu - západní zóna

Západní zóna je zásobována z celkem 10 předávacími stanicemi z přepravní soustavy, s celkovým smluvním výkonem 586,5 tis. m 3/hod.

Druh PM
Název PM
Partner
Tlaková úroveň
Kapacita m3/hod
PM do VTL soustavy I
Sviňomazy II
TG Net
VVTL / VTL
150 000
Horní Hradiště
TG Net
VVTL / VTL
70 000
Strážovice
TG Net
VVTL / VTL
150 000
Kasejovice
TG Net
VVTL / VTL
30 000
PM do VTL soustavy II
Sviňomazy I
TG Net
VVTL / VTL
150 000
PM do VTL soustavy III
Bělá nad Radbuzou
TG Net
VVTL / VTL
30 000
PM do lokálních STL soustav
Bor u Tachova / Vysočany
TG Net
VVTL / STL
3 000
Nedanice / Měčín
TG Net
VVTL / STL
1500
Přimda
TG Net
VVTL / STL
1 000
Rozvadov
TG Net
VVTL / STL
1 000

VTL distribuční soustava síť SZČ – centrální zóna

GasNet, s.r.o., provozuje v centrální zóně centrální VTL soustavu v tlakové hladině 2,5 MPa (provozní tlak 1,7 – 2,5 MPa):

  • Drahelčice PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Makotřasy PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Mstětice PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Štolmíř PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Krupá PN 25 (provozní tlak 1,7 – 2,5 MPa)LL
  • Libenice (Kolín) PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Kaverna Háje PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Obříství PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Zvěstov PN 25 (provozní tlak 1,7 – 2,5 MPa)

V centrální VTL soustavě je též provozován VTL plynovod DN 300 z PRS Štolmíř do Mladé Boleslavi v tlakové hladině 3,8 MPa. Tímto opatřením je dosaženo zvýšení přepravní kapacity páteřního zásobovacího plynovodu pro Cukrovar Dobrovice a posílení VTL plynovodu DN 200 Poděbrady – Svijany (přes VTL RS Nepřevázka předregulace).

GasNet, s.r.o., v centrální zóně dále provozuje 2 lokální VTL soustavy v tlakové hladině 2,5 MPa :

  • Březnice – Rožmitál PN 25 (provozní tlak 1,7 – 2,5 MPa)
  • Hospozín – Kmetiněves PN 25 (provozní tlak 1,7 – 2,5 MPa)

Mimo tyto VTL soustavy GasNet, s.r.o., dále provozuje v centrální zóně 6 lokálních STL soustav:

  • Říčany 300 kPa
  • Úvaly
  • Doubravice
  • Milín
  • Smilkov
  • Černošice (zásobovaná pouze z VTL soustavy Pražské plynárenské Distribuce, a.s. )

Zdroje zemního plynu - centrální zóna

Centrální zóna je zásobována z 16 předávacích stanic z přepravní soustavy, s celkovým výkonem 947,3 tis. m 3/hod.

Druh PM
Název PM
Partner
Tlaková úroveň
Kapacita m3/hod
PM do VTL soustavy I
Drahelčice
TG Net
VVTL / VTL
150 000
Háje
TG Net
VVTL / VTL
50 000
Kolín / Libenice
TG Net
VVTL / VTL
100 000
Krupá
TG Net
VVTL / VTL
50 000
Makotřasy
TG Net
VVTL / VTL
100 000
Mstětice
TG Net
VVTL / VTL
150 000
Obříství
TG Net
VVTL / VTL
100 000
Štolmíř
TG Net
VVTL / VTL
120 000
Zvěstov
TG Net
VVTL / VTL
80 000
PM do VTL soustavy II
Březnice
TG Net
VVTL / VTL
15 000
PM do VTL soustavy III
Hospozín
TG Net
VVTL / VTL
3 000
PM do lokálních STL soustav
Doubravice
TG Net
VVTL / STL
15 000
Milín
TG Net
VVTL / STL
3 000
Říčany
TG Net
VVTL / STL
6 000
Smilkov
TG Net
VVTL / STL
300
Úvaly
TG Net
VVTL / STL
5 000

Používaná měřidla na vstupních bodech splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů.

Síť VČ

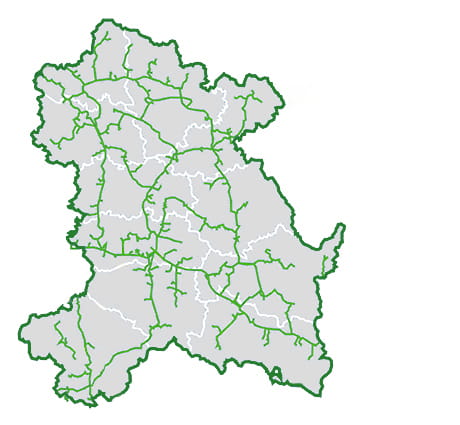

Mapa distribuční soupravy

Mapa VČP Net

Popis VTL soustavy síť VČ

GasNet, s.r.o., provozuje VTL soustavy v tlakové hladině 2,5 MPa. Jedná se o pět samostatných VTL soustav.

  • I. VTL centrální soustava plynovodů 2,5 MPa - s provozním. tlakem 1,6 – 2,3 MPa
  • II. VTL soustava plynovodů 4,0 MPa – s provozním tlakem 3,5 – 3,9 MPa
  • III. VTL soustava plynovodů Bratčice – Ledeč nad Sázavou 2,5 MPa – s provozním tlakem 1,6 – 2,2 MPa
  • IV. VTL plynovod Hrubý Rohozec – Vesecko 2,5 MPa - s provozním tlakem 1,7 - 2,3 MPa
  • V. VTL plynovod Bílá Voda – Králíky 2,5 MPa - s provozním tlakem 1,2 – 2,5 MPa
  • VI. VTL plynovod Jevíčko 2,5 MPa, s provozním tlakem 1,6 – 2,5 MPa

Základní zdroje zemního plynu

Distribuční soustava je zásobována z 16 předávacích stanic z přepravní soustavy a 2 předávacími stanicemi ze sousedních distribučních soustav, s celkovým smluvním výkonem 598,42 tis. m 3/hod.

Druh PM Název PM Partner Tlaková úroveň Kapacita m3/hod
PM do VTL soustavyI Bartoušov TG Net VVTL / VTL 80 000
Olešná TG Net VVTL / VTL 15 000
Vrbice TG Net VVTl / VTL 10 000
PM do VTL soustavy IaII Barchov TG Net VVTL / VTL 250 000
Černá za Bory TG Net VVTL / VTL 200 000
PM do VTL soustavyIII Bratčice TG Net VVTL / VTL 3 500
PM do VTL soustavyIV Rohozec - Vesecko RWE GasNet VTL / VTL 4 200
PM do VTL soustavyV Bílá Voda RWE GasNet VTL / VTL 9 000
PM do VTL soustavyVI Jevíčko RWE GasNet VTL / VTL 10 000
PM do lokálních STL soustav Havlíčkův Brod TG Net VVTL / STL 2800
Heřmanův Městec TG Net VVTL / STL 2 000
Chotěboř TG Net VVTL / STL 3 000
Jilem TG Net VVTL / STL 300
Prachovice TG Net VVTL / STL 1 000
Seč TG Net VVTL / STL 1 000
Třemošnice TG Net VVTL / STL 3 000
Šlapánov TG Net VVTL / STL 250
Šlapánov Čepro TG Net VVTL / STL 370
Šachotín TG Net VVTL / STL 3 000

Používaná měřidla na těchto vstupních bodech splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů
