Obecné informace
Distribuční soustava společnosti GasNet, s.r.o. se skládá ze čtyř základních samostatných sítí, a to sítě Severozápadní Čechy, sítě Východní Čechy, sítě Severní Morava a sítě Jižní Morava.
Volba sítě
Síť JM
Mapa distribuční soustavy
Popis VTL soustavy síť JM
GasNet, s.r.o., provozuje VTL soustavy plynovodů, které jsou z hlediska řízení zdrojů a spotřeb zemního plynu rozděleny na tři oblasti.
- I. VTL centrální soustava plynovodů Oblast - západ - s provozním tlakem 1,6 – 4,0 MPa
- II. VTL centrální soustava plynovodů Oblast - východ - s provozním tlakem 1,6 – 4,0 MPa
- III. VTL centrální soustava plynovodů Oblast – MND, a.s. - s provozním tlakem 1,6 – 2,0 MPa
Soustava I. a II. mohou být vzájemně propojeny, soustava III. je od ostatních oblastí oddělena uzávěry z důvodu kombinace zdrojů (míchání plynu) z přepravní soustavy a z těžebních sond MND, a.s.
Základní zdroje zemního plynu
Distribuční soustava je zásobována celkem 8 předávacími stanicemi z přepravní soustavy a 2 předávacími stanicemi od těžebních společností, s celkovým smluvním výkonem 1377,1 tis. m 3/hod.
| Druh PM | Název PM | Partner | Tlaková úroveň | Kapacita m3/hod |
|---|---|---|---|---|
| PM do VTL soustavy Oblast I. | Kochánov | TG Net | VVTL / VTL | 80 000 |
| Podolí | TG Net | VVTL / VTL | 340 000 | |
| PM do VTL soustavy Oblas tI. a Oblast II. | Bezměrov | TG Net | VVTL / VTL | 160 000 |
| PM do VTL soustavy Oblast I. a Oblast III. | Bukovany | TG Net | VVTL / VTL | 85 000 |
| Pánov | TG Net | VVTL / VTL | 160 000 | |
| Dolní Dunajovice | TG Net | VVTL / VTL | 150 000 | |
| Velké Němčice | TG Net | VVTL / VTL | 380 000 | |
| PM do VTL soustavy Oblast III. | MND | Moravské naftové doly | VTL / VTL | 20 000 |
| PM do lokální soustavy | Strachotín | TG Net | VVTL / STL | 2 000 |
| obec Charvatská Nová Ves | ČNS | Česká naftařská společnost | NTL, STL | 100 |
Používaná měřidla na vstupních bodech s výjimkou některých havarijních propojů splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů.
Síť SM
Mapa distribuční soustavy
Popis VTL soustavy síť SM
GasNet, s.r.o., provozuje VTL soustavy v tlakových hladinách 1,7 a 2,5 MPa. Jedná se o tři samostatné VTL soustavy.
- I. VTL centrální soustava plynovodů 2,5 MPa - s provozním. tlakem 1,2 – 2,5 MPa
- II. VTL centrální soustava plynovodů 1,7 MPa - s provozním tlakem 1,2 - 1,7 MPa
- III. VTL soustava plynovodů Valašské Klobouky – Horní Lideč 2,5 MPa – s provozním tlakem 1,2 – 2,5 MPa
Základní zdroje zemního plynu
Distribuční soustava je zásobována z celkem 5 předávacích stanic z přepravní soustavy a 1 předávací stanicí ze sousední distribuční soustavy a 3 předávacími stanicemi od těžebních společností, s celkovým smluvním výkonem 778,1 tis. m 3/hod.
| Druh PM | Název PM | Partner | Tlaková úroveň | Kapacita m3/hod |
|---|---|---|---|---|
| PM do soustavy I | Lobodice | TG Net | VVTL / VTL | 140 000 |
| PM do soustavy I a II | Štramberk | TG Net | VVTL / VTL | 250 000 |
| Děhylov | TG Net | VVTL / VTL | 180 000 | |
| PM do soustavy II | Třanovice PZP | TG Net | VTL / VTL | 170 000 |
| Raškovice | Unigeo | VTL/VTL | 2 100 | |
| Morávka | Unimaster | VTL/VTL | 500 | |
| PM do soustavy III | Valašské Klobouky | RWE GasNet | VTL / VTL | 5 000 |
| PM do lokální STL soustavy | Nošovice | TG Net | VVTL / VTL | 30 000 |
| Pstruží | Green Gas DPB | STL/STL | 500 |
Používaná měřidla na těchto vstupních bodech splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů.
Síť SZČ

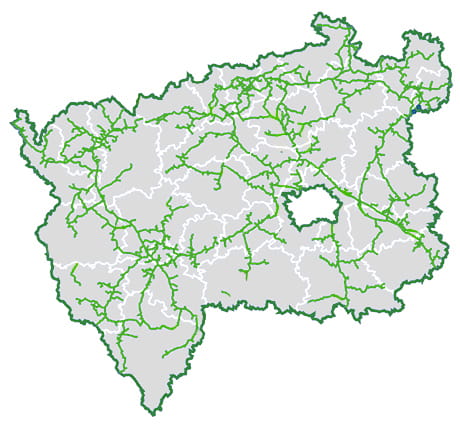

Mapa distribuční soustavy
Distribuční soustava sítě SZČ se skládá ze 3 základních zón, a to ze severní (severočeské), západní (západočeské) a centrální (středočeské) zóny.
VTL distribuční soustava síť SZČ – severní zóna
GasNet, s.r.o., provozuje v severní zóně centrální VTL soustavu v tlakové hladině 2,5 MPa (provozní tlak 1,7 – 2,5 MPa).
- Bylany PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Žibřidice PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Jablonec PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Siřejovice PN 25 (provozní tlak 1,7 – 2,5 MPa)
GasNet, s.r.o., dále provozuje v severní zóně 2 lokální VTL soustavy v tlakové hladině 4,0 MPa:
- Dobříň – Jablonec PN 40 (provozní tlak 3,1 – 3,9 MPa)
- Bylany – Chemopetrol, Úžín, Martiněves PN 40 (provozní tlak 3,1 – 3,9 MPa)
Mimo tyto VTL soustavy GasNet, s.r.o., dále provozuje v severní zóně 10 lokálních středotlakých (dále jen STL) soustav:
- Budyně nad Ohří
- Hora Svaté Kateřiny
- Horní Beřkovice
- Charvátce
- Chotěšov
- Siřejovice
- Kostomlaty - Libkovice
- Vejprty
- Suchdol nad Lužnicí
- Lovosice PZ - Prosmyky
Základní zdroje zemního plynu - severní zóna
Severní zóna je zásobována z 11 předávacích stanic z přepravní soustavy a 2 předávacími stanicemi ze sousedních distribučních soustav, s celkovým výkonem 596,5 tis. m 3/hod.
| Druh PM |
Název PM
|
Partner
|
Tlaková úroveň
|
Kapacita m3/hod
|
|---|---|---|---|---|
|
PM do VTL soustavy I
|
Bylany II
|
TG Net
|
VVTL / VTL
|
150 000
|
|
Siřejovice
|
TG Net
|
VVTL / VTL
|
80 000
|
|
|
PM do VTL soustavy II
|
Bylany I
|
TG Net
|
VVTL / VTL
|
150 000
|
|
PM do VTL soustavy III
|
Dobříň
|
TG Net
|
VVTL / VTL
|
200 000
|
|
PM do lokálních STL soustav
|
Budyně nad Ohří
|
TG Net
|
VVTL / STL
|
3 000
|
|
Hora Svaté Kateřiny
|
TG Net
|
VVTL / STL
|
1 200
|
|
|
Horní Beřkovice
|
TG Net
|
VVTL / STL
|
2 000
|
|
|
Charvátce
|
TG Net
|
VVTL / STL
|
1 200
|
|
|
Chotěšov
|
TG Net
|
VVTL / STL
|
1 200
|
|
|
Siřejovice kiosek
|
TG Net
|
VVTL / STL
|
1 200
|
|
|
Libkovice pod Řípem
|
TG Net
|
VVTL / STL
|
1 200
|
|
|
Vejprty
|
VNG SRN
|
STL / STL
|
500
|
|
|
Suchdol nad Lužnicí
|
E.ON Distribuce
|
VTL / STL
|
5 000
|
VTL distribuční soustava síť SZČ – západní zóna
GasNet, s.r.o., provozuje v západní zóně centrální VTL soustavu v tlakové hladině 2,5 MPa (provozní tlak 1,7 – 2,5 MPa):
- Sviňomazy 2 PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Strážovice PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Horní Hradiště PN 25 (provozní tlak 1,7 – 2,5 MPa)
GasNet, s.r.o., v západní zóně dále provozuje 2 lokální VTL soustavy v tlakové hladině 2,5 a 4 MPa:
- Sviňomazy 1 PN 40 (provozní tlak 3,1 – 3,9 MPa)
- Bělá nad Radbuzou PN 25 (provozní tlak 1,7 – 2,5 MPa)
Mimo tyto VTL soustavy GasNet, s.r.o., dále provozuje v západní zóně 4 lokální STL soustavy:
- Přimda
- Rozvadov
- Bor u Tachova (Vysočany)
- Měčín
Základní zdroje zemního plynu - západní zóna
Západní zóna je zásobována z celkem 10 předávacími stanicemi z přepravní soustavy, s celkovým smluvním výkonem 586,5 tis. m 3/hod.
|
Druh PM
|
Název PM
|
Partner
|
Tlaková úroveň
|
Kapacita m3/hod
|
|---|---|---|---|---|
|
PM do VTL soustavy I
|
Sviňomazy II
|
TG Net
|
VVTL / VTL
|
150 000
|
|
Horní Hradiště
|
TG Net
|
VVTL / VTL
|
70 000
|
|
|
Strážovice
|
TG Net
|
VVTL / VTL
|
150 000
|
|
|
Kasejovice
|
TG Net
|
VVTL / VTL
|
30 000
|
|
|
PM do VTL soustavy II
|
Sviňomazy I
|
TG Net
|
VVTL / VTL
|
150 000
|
|
PM do VTL soustavy III
|
Bělá nad Radbuzou
|
TG Net
|
VVTL / VTL
|
30 000
|
|
PM do lokálních STL soustav
|
Bor u Tachova / Vysočany
|
TG Net
|
VVTL / STL
|
3 000
|
|
Nedanice / Měčín
|
TG Net
|
VVTL / STL
|
1500
|
|
|
Přimda
|
TG Net
|
VVTL / STL
|
1 000
|
|
|
Rozvadov
|
TG Net
|
VVTL / STL
|
1 000
|
VTL distribuční soustava síť SZČ – centrální zóna
GasNet, s.r.o., provozuje v centrální zóně centrální VTL soustavu v tlakové hladině 2,5 MPa (provozní tlak 1,7 – 2,5 MPa):
- Drahelčice PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Makotřasy PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Mstětice PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Štolmíř PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Krupá PN 25 (provozní tlak 1,7 – 2,5 MPa)LL
- Libenice (Kolín) PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Kaverna Háje PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Obříství PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Zvěstov PN 25 (provozní tlak 1,7 – 2,5 MPa)
V centrální VTL soustavě je též provozován VTL plynovod DN 300 z PRS Štolmíř do Mladé Boleslavi v tlakové hladině 3,8 MPa. Tímto opatřením je dosaženo zvýšení přepravní kapacity páteřního zásobovacího plynovodu pro Cukrovar Dobrovice a posílení VTL plynovodu DN 200 Poděbrady – Svijany (přes VTL RS Nepřevázka předregulace).
GasNet, s.r.o., v centrální zóně dále provozuje 2 lokální VTL soustavy v tlakové hladině 2,5 MPa :
- Březnice – Rožmitál PN 25 (provozní tlak 1,7 – 2,5 MPa)
- Hospozín – Kmetiněves PN 25 (provozní tlak 1,7 – 2,5 MPa)
Mimo tyto VTL soustavy GasNet, s.r.o., dále provozuje v centrální zóně 6 lokálních STL soustav:
- Říčany 300 kPa
- Úvaly
- Doubravice
- Milín
- Smilkov
- Černošice (zásobovaná pouze z VTL soustavy Pražské plynárenské Distribuce, a.s. )
Zdroje zemního plynu - centrální zóna
Centrální zóna je zásobována z 16 předávacích stanic z přepravní soustavy, s celkovým výkonem 947,3 tis. m 3/hod.
|
Druh PM
|
Název PM
|
Partner
|
Tlaková úroveň
|
Kapacita m3/hod
|
|---|---|---|---|---|
|
PM do VTL soustavy I
|
Drahelčice
|
TG Net
|
VVTL / VTL
|
150 000
|
|
Háje
|
TG Net
|
VVTL / VTL
|
50 000
|
|
|
Kolín / Libenice
|
TG Net
|
VVTL / VTL
|
100 000
|
|
|
Krupá
|
TG Net
|
VVTL / VTL
|
50 000
|
|
|
Makotřasy
|
TG Net
|
VVTL / VTL
|
100 000
|
|
|
Mstětice
|
TG Net
|
VVTL / VTL
|
150 000
|
|
|
Obříství
|
TG Net
|
VVTL / VTL
|
100 000
|
|
|
Štolmíř
|
TG Net
|
VVTL / VTL
|
120 000
|
|
|
Zvěstov
|
TG Net
|
VVTL / VTL
|
80 000
|
|
|
PM do VTL soustavy II
|
Březnice
|
TG Net
|
VVTL / VTL
|
15 000
|
|
PM do VTL soustavy III
|
Hospozín
|
TG Net
|
VVTL / VTL
|
3 000
|
|
PM do lokálních STL soustav
|
Doubravice
|
TG Net
|
VVTL / STL
|
15 000
|
|
Milín
|
TG Net
|
VVTL / STL
|
3 000
|
|
|
Říčany
|
TG Net
|
VVTL / STL
|
6 000
|
|
|
Smilkov
|
TG Net
|
VVTL / STL
|
300
|
|
|
Úvaly
|
TG Net
|
VVTL / STL
|
5 000
|
Používaná měřidla na vstupních bodech splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů.
Síť VČ
Mapa distribuční soupravy
Popis VTL soustavy síť VČ
GasNet, s.r.o., provozuje VTL soustavy v tlakové hladině 2,5 MPa. Jedná se o pět samostatných VTL soustav.
- I. VTL centrální soustava plynovodů 2,5 MPa - s provozním. tlakem 1,6 – 2,3 MPa
- II. VTL soustava plynovodů 4,0 MPa – s provozním tlakem 3,5 – 3,9 MPa
- III. VTL soustava plynovodů Bratčice – Ledeč nad Sázavou 2,5 MPa – s provozním tlakem 1,6 – 2,2 MPa
- IV. VTL plynovod Hrubý Rohozec – Vesecko 2,5 MPa - s provozním tlakem 1,7 - 2,3 MPa
- V. VTL plynovod Bílá Voda – Králíky 2,5 MPa - s provozním tlakem 1,2 – 2,5 MPa
- VI. VTL plynovod Jevíčko 2,5 MPa, s provozním tlakem 1,6 – 2,5 MPa
Základní zdroje zemního plynu
Distribuční soustava je zásobována z 16 předávacích stanic z přepravní soustavy a 2 předávacími stanicemi ze sousedních distribučních soustav, s celkovým smluvním výkonem 598,42 tis. m 3/hod.
| Druh PM | Název PM | Partner | Tlaková úroveň | Kapacita m3/hod |
|---|---|---|---|---|
| PM do VTL soustavyI | Bartoušov | TG Net | VVTL / VTL | 80 000 |
| Olešná | TG Net | VVTL / VTL | 15 000 | |
| Vrbice | TG Net | VVTl / VTL | 10 000 | |
| PM do VTL soustavy IaII | Barchov | TG Net | VVTL / VTL | 250 000 |
| Černá za Bory | TG Net | VVTL / VTL | 200 000 | |
| PM do VTL soustavyIII | Bratčice | TG Net | VVTL / VTL | 3 500 |
| PM do VTL soustavyIV | Rohozec - Vesecko | RWE GasNet | VTL / VTL | 4 200 |
| PM do VTL soustavyV | Bílá Voda | RWE GasNet | VTL / VTL | 9 000 |
| PM do VTL soustavyVI | Jevíčko | RWE GasNet | VTL / VTL | 10 000 |
| PM do lokálních STL soustav | Havlíčkův Brod | TG Net | VVTL / STL | 2800 |
| Heřmanův Městec | TG Net | VVTL / STL | 2 000 | |
| Chotěboř | TG Net | VVTL / STL | 3 000 | |
| Jilem | TG Net | VVTL / STL | 300 | |
| Prachovice | TG Net | VVTL / STL | 1 000 | |
| Seč | TG Net | VVTL / STL | 1 000 | |
| Třemošnice | TG Net | VVTL / STL | 3 000 | |
| Šlapánov | TG Net | VVTL / STL | 250 | |
| Šlapánov Čepro | TG Net | VVTL / STL | 370 | |
| Šachotín | TG Net | VVTL / STL | 3 000 |
Používaná měřidla na těchto vstupních bodech splňují podmínky zákona č. 505/90 Sb. v platném znění a souvisejících metrologických předpisů
Mapy distribuční soustavy
Mapa distribuční soustavy SZČ
0.43 MB, PDF
Mapa distribuční soustavy SM
0.24 MB, PDF
Mapa distribuční soustavy VČ
0.24 MB, PDF
