Holter pro plynovody: 24 hodin pravdy o tlaku v síti

Regulačky: Plyn pod správným tlakem

Stejně jako lidské tělo musí neustále hlídat krevní tlak, aby všechny orgány dostávaly kyslík a živiny, i plynárenská soustava potřebuje držet tlak plynu v bezpečném rozmezí.

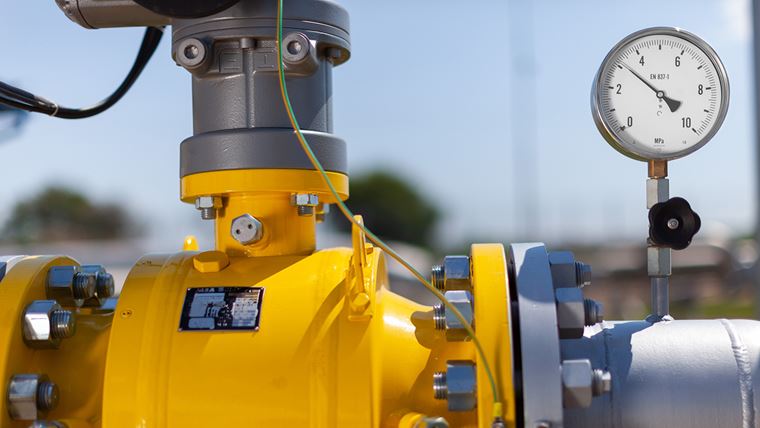

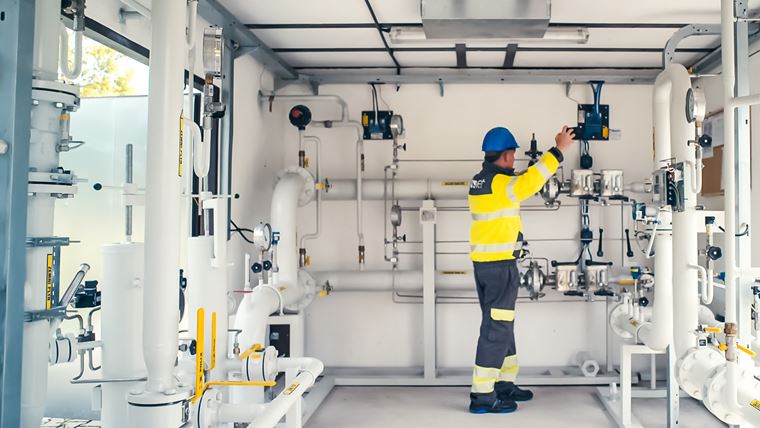

Na řízení tlaku se podílí více technologií, především však 3 900 regulačních stanic po celém Česku. Právě tyto stanice zajišťují, že k vám plyn proudí vždy pod požadovaným tlakem pro domácí spotřebiče nebo průmyslovou výrobu.

Na vrcholu pomyslné kaskády jsou tzv. předávací regulační stanice. GasNet na nich přejímá plyn z přepravní soustavy NET4GASu a snižuje zde tlak plynu pro vnitrostátní distribuci vysokotlakými plynovody.

Pomocí navazující sítě dalších regulačních stanic pak snižuje tlak plynu na středotlakou (zpravidla 100-400 kPa) nebo nízkotlakou (většinou 2,1 kPa) hladinu.

Plynárenská síť pod drobnohledem dispečinků

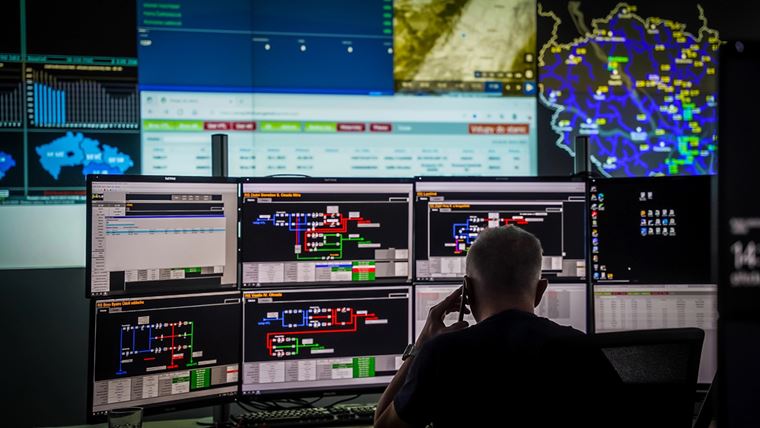

Stanice pracují automatizovaně, a kromě toho nad nimi drží vzdálený dohled distribuční dispečinky GasNetu. Ty fungují jako nervová centra. Sledují, zda celá distribuční soustava pracuje tak, jak má – bezpečně a spolehlivě. Nejen tlaky plynu tak mají plynaři pod pečlivou kontrolou.

Domovní regulátor je váš, musíte se o něj starat

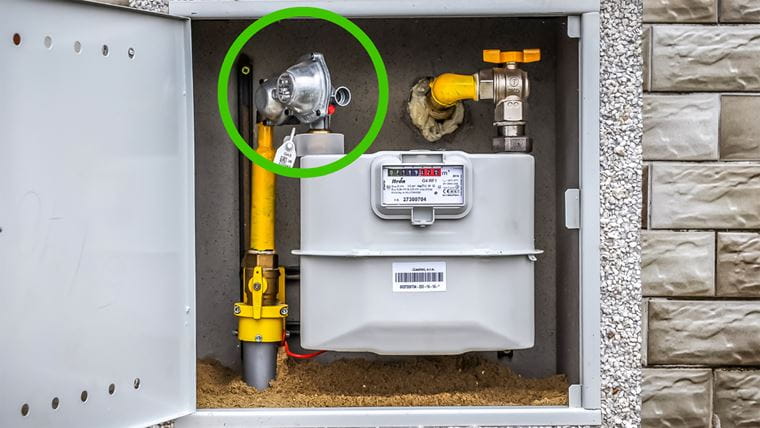

Podstatnou roli v regulaci tlaku plynu hraje ještě další prvek – domovní regulátor tlaku plynu. Je nezbytnou součástí každé domovní instalace připojené na středotlaký plynovod. Regulátor najdete ve skříni s hlavním uzávěrem plynu (HUP). A proč je tak důležitý? Finálně snižuje vstupní tlak ze středotlakého plynovodu na předepsanou hodnotu 2,1 kPa pro vaše plynové spotřebiče. Tento regulátor je už ale majetkem odběratele a ten se o něj musí starat. Jak? Všechny potřebné informace najdete na webu domovniregulator.cz.

Měření tlakových poměrů jako Holter pro plynovody

Pro detailnější analýzu tlaků plynu v nízkotlakých částech sítě pak systematicky používáme metodu měření tlakových poměrů. A využíváme ji především právě teď za chladnějšího počasí. O co jde?

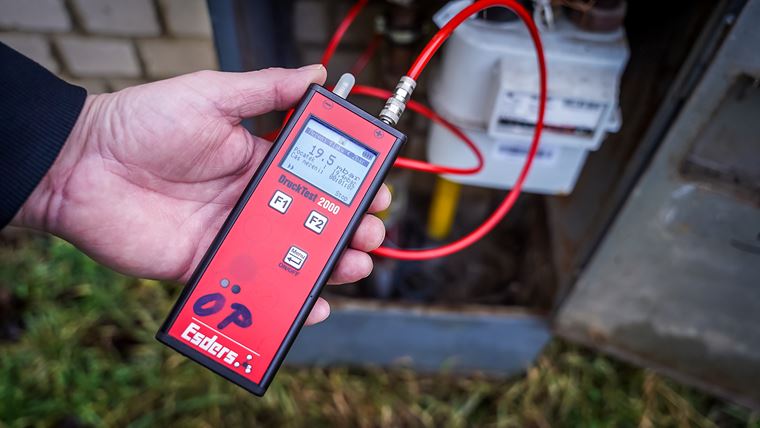

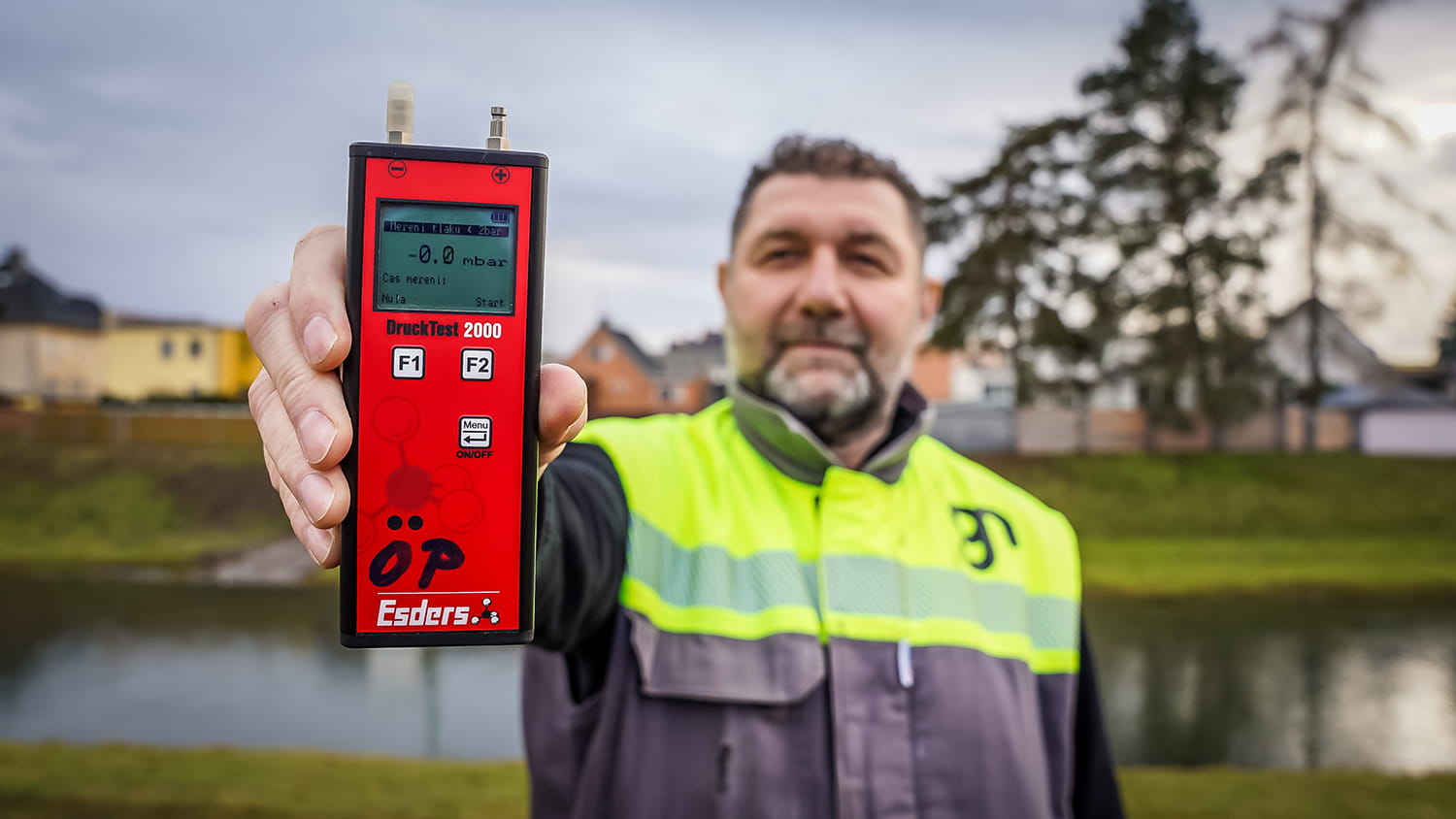

Znáte metodu vyšetření, kdy lékaři nasadí pacientovi čtyřiadvacetihodinový Holter krevního tlaku, aby dobře poznali průběh tlaku během dne? Plynaři dělají v zásadě totéž: Na vybrané části nízkotlaké sítě nasadí digitální tlakoměry, které obvykle po 24 hodin monitorují tlakové poměry ve vybraných částech sítě.

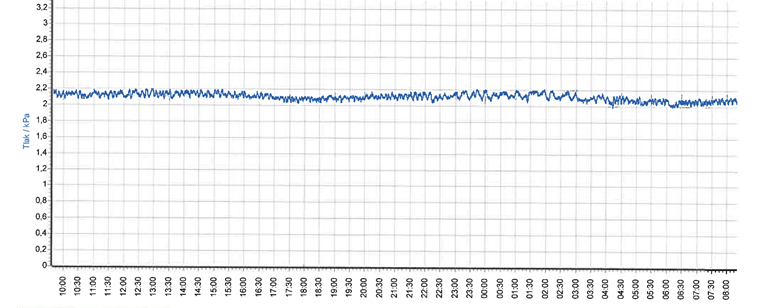

Nechají tak síť po celý den vypovídat pravdu o sobě samé: O ranních odběrových špičkách i nočních propadech. Finální graf pak ještě detailněji odhalí, jak síť zvládá svůj každodenní život.

Plynaři z grafu poznají, zda je síť kapacitně dobře dimenzovaná. Tlak plynu nesmí být opakovaně nebo významně nižší než 1,9 kPa a vyšší než 2,3 kPa. Pokud se objeví problémy, plynaři přijímají odpovídající opatření k nápravě stavu – například mohou přenastavit výkon regulačních stanic nebo naplánovat konstrukční a technologické změny.

Zimu a chladná období si přitom pro měření tlakových poměrů nevybírají náhodou. Právě v těchto časech je totiž síť vystavena největší zátěži a plynaři si chtějí být jistí, že ji zvládne. Stejně tak se cíleně zaměřují na nízkotlakou síť, která může být vůči nechtěným výkyvům tlaku relativně náchylnější.

Měření provádějí na vytipovaných částech sítě a jen letos jich plánují uskutečnit celkově 948.

Bezpečně, spolehlivě, s respektem

Plynárenská síť GasNetu je infrastrukturní kolos, který vyžaduje neustálou harmonizaci jednotlivých jeho částí s jasným cílem – zajistit bezpečné a spolehlivé dodávky plynu pro 2,3 miliónů zákazníků. Každý den, nonstop.

A nejinak tomu bude v následujících dekádách, kdy se plynárenství ujme zásadní role v procesu snižování emisí a silněji se propojí s provozem elektrizační soustavy. Skupina GasNet přitom očekává, že v souvislosti s náhradou tuhých paliv v české energetice vzroste spotřeba plynu do roku 2030 o 11 až 17 TWh.
